Când vine vorba de mașinile CNC (control numeric de computer), două dintre cele mai frecvent discutate tipuri de căi de ghidare sunt șinele dure și șinele liniare. În calitate de furnizor de CNC feroviar dur, am avut numeroase conversații cu clienții cu privire la diferențele dintre aceste două tehnologii. Înțelegerea acestor diferențe este crucială pentru luarea unei decizii în cunoștință de cauză la achiziționarea unei mașini CNC. În această postare pe blog, voi aprofunda caracteristicile, avantajele și dezavantajele CNC -ului feroviar și CNC -ului liniar pentru a vă ajuta să determinați care este cea mai potrivită pentru nevoile dvs. de prelucrare.
Ce sunt CNC -ul feroviar dur și CNC -ul liniar?
Să începem prin definirea care sunt mașinile de cale ferată și liniară CNC. Mașinile CNC cu șină dură folosesc un sistem tradițional de ghid glisant. Piesele mobile ale mașinii, cum ar fi capul axului sau masa de lucru, alunecă direct pe șinele de oțel întărite și cu precizie. Aceste șine sunt de obicei mari și au o suprafață de contact relativ largă, care oferă suport și stabilitate pentru sarcini grele.
Pe de altă parte, mașinile liniare CNC feroviare utilizează căi de ghidare liniare. Aceste căi de ghidare constau dintr -o șină și o trăsură care conține elemente de rulare, cum ar fi bile sau role. Carucul se deplasează de-a lungul șinei cu o frecare foarte mică, permițând mișcare liniară de mare viteză și precisă.
Diferențe structurale
Cea mai evidentă diferență între căile ferate dure și calea ferată liniară constă în proiectarea lor structurală. Șinele dure sunt caracterizate prin construcția lor solidă și masivă. Zona largă de contact dintre piesele mobile și șinele oferă un suport excelent pentru forțele de tăiere grele. Acest lucru face ca mașinile CNC ale feroviarului dur să fie ideale pentru operațiuni de prelucrare grele, cum ar fi reducerea pieselor mari sau a materialelor de prelucrare cu duritate ridicată.
În schimb, șinele liniare au un design mai compact și mai ușor. Elementele rulante din trăsură reduc frecarea și permit o mișcare mai netedă și mai rapidă. Mașinile liniare CNC feroviare sunt adesea preferate pentru aplicațiile care necesită prelucrări de mare viteză, cum ar fiMașină de foraj și atingere de mare viteză.
Capacitate de încărcare
Capacitatea de încărcare este un alt factor important de luat în considerare atunci când se compară mașinile de cale ferată și liniară CNC feroviară. Mașinile CNC ale șinei dure au o capacitate de încărcare semnificativ mai mare datorită suprafeței lor mari de contact și a construcției robuste. Acestea pot gestiona cu ușurință piese de lucru grele și pot rezista la forțele de tăiere ridicate, fără a compromite precizia sau stabilitatea. Acest lucru le face potrivite pentru prelucrarea pieselor mari și grele, cum ar fi blocurile de motor sau matrițele mari.
Mașinile liniare CNC feroviare, în timp ce sunt încă capabile să gestioneze o cantitate considerabilă de sarcină, au o capacitate de încărcare relativ mai mică în comparație cu mașinile de cale ferată. Elementele rulante din căile de ghidare liniare au o zonă de contact limitată, care restricționează capacitatea lor de a sprijini sarcini extrem de grele. Cu toate acestea, pentru majoritatea aplicațiilor de prelucrare de dimensiuni medii, mașinile liniare CNC feroviare asigură o capacitate de încărcare suficientă.
Rigiditate și amortizare a vibrațiilor
Rigiditatea este crucială pentru menținerea preciziei și a finisajului suprafeței în operațiunile de prelucrare. Mașinile CNC ale căilor ferate sunt cunoscute pentru rigiditatea lor ridicată. Construcția solidă și zona de contact largă dintre piesele mobile și șinele reduc la minimum devierea și vibrațiile în timpul tăierii. Acest lucru duce la o mai bună finisare a suprafeței și o precizie mai mare a prelucrării, în special atunci când aveți de -a face cu sarcini de tăiere grea.
Mașinile liniare CNC feroviare, deși mai puțin rigide decât mașinile de cale ferată, au propriile avantaje în ceea ce privește amortizarea vibrațiilor. Elementele de rulare din căile de ghidare liniare pot absorbi o parte din vibrațiile generate în timpul prelucrării, reducând impactul asupra piesei de lucru și a mașinii. Acest lucru poate fi benefic pentru obținerea de finisaje de suprafață de înaltă calitate, în special în aplicațiile de prelucrare de mare viteză.
Precizie și repetabilitate
Precizia și repetabilitatea sunt esențiale pentru producerea de piese cu toleranțe strânse. Mașinile CNC ale șinei dure pot obține o precizie ridicată, dar repetabilitatea acestora poate fi afectată de factori precum uzura și ruperea pe șine. De -a lungul timpului, contactul glisant între piesele mobile și șinele poate provoca o oarecare degradare a preciziei.
Mașinile liniare CNC ale șinei, pe de altă parte, oferă o repetabilitate excelentă datorită mișcării constante de rulare a căruței de -a lungul șinei. Elementele de rulare minimalizează efectele frecării și uzurii, asigurându -se că mașina poate reproduce aceeași mișcare cu exactitate din nou și din nou. Acest lucru face ca mașinile CNC feroviare liniare să fie o alegere populară pentru aplicațiile care necesită o precizie ridicată și toleranțe strânse.
Viteză și accelerație
În ceea ce privește viteza și accelerația, mașinile liniare CNC feroviare au un avantaj clar. Frecarea scăzută a elementelor rulante permite mișcarea rapidă și ratele de accelerare ridicate. Acest lucru permite mașinilor liniare CNC feroviare să completeze mai rapid operațiunile de prelucrare, crescând productivitatea.
Mașinile CNC ale șinei dure, capabile să obțină viteze mari, sunt în general limitate de frecare și inerție asociate cu mișcarea glisantă. Masa mare a pieselor mobile și zona largă de contact între șine și părțile mobile necesită mai multă putere pentru a accelera și decelera, ceea ce duce la o viteză generală mai lentă a prelucrării.
Cost
Costul este întotdeauna o considerație atunci când achiziționați o mașină CNC. Mașinile CNC ale șinei dure sunt de obicei mai scumpe decât mașinile liniare CNC. Costul ridicat se datorează în principal cantității mari de material utilizat în construcția lor și prelucrării de precizie necesare pentru producerea șinelor dure. În plus, costurile de întreținere și reparații ale mașinilor CNC ale căilor ferate pot fi mai mari, deoarece șinele ar putea fi necesare să fie regrodate sau înlocuite în timp.
Mașinile liniare CNC feroviare sunt mai rentabile atât din punct de vedere al prețului inițial de achiziție, cât și al întreținerii. Designul relativ simplu și disponibilitatea căilor de ghidare liniare standardizate le fac mai accesibile. Cu toate acestea, este important de menționat că costul unei mașini CNC depinde și de alți factori, cum ar fi dimensiunea, caracteristicile și marca.
Aplicații
Alegerea dintre mașinile de cale ferată și liniară CNC feroviară depinde în mare măsură de aplicația specifică. Mașinile CNC de căi ferate sunt potrivite pentru operațiunile de prelucrare grele, cum ar fi rolul, freza și piesele mari plictisitoare. Sunt utilizate în mod obișnuit în industrii precum producția auto, aerospațială și mașini grele. De exemplu, al nostruCentru de prelucrare verticală tip coloană fixăeste o alegere excelentă pentru sarcinile de prelucrare grea.

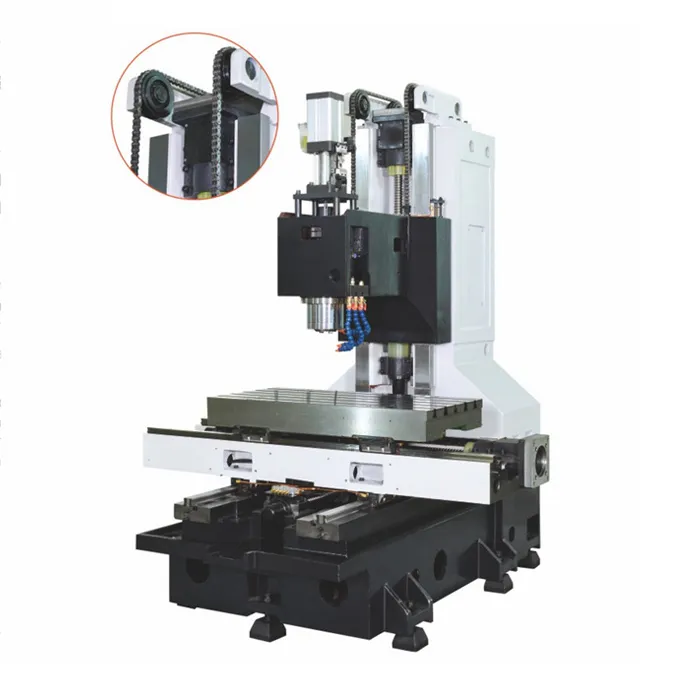

Mașinile liniare CNC feroviare sunt ideale pentru aplicații de prelucrare de mare viteză și de precizie, cum ar fi operațiuni de foraj, atingere și finisare. Sunt utilizate pe scară largă în industrii precum electronice, dispozitive medicale și inginerie de precizie. NoastreRigiditate ridicată cu 2 fire 1-hard Center de prelucrareCombină avantajele atât ale tehnologiei feroviare și liniare, oferind un echilibru bun între rigiditate și viteză.
Concluzie
În concluzie, atât mașinile de cale ferată și liniară CNC feroviară au propriile lor avantaje și dezavantaje unice. Mașinile CNC ale căilor ferate sunt cunoscute pentru capacitatea lor de încărcare ridicată, rigiditatea și adecvarea lor pentru prelucrarea grea, în timp ce mașinile liniare CNC feroviare oferă viteză mare, precizie și rentabilitate. Atunci când alegeți o mașină CNC, este important să luați în considerare cerințele dvs. specifice de prelucrare, cum ar fi tipul de material, dimensiunea piesei de lucru, precizia necesară și volumul de producție.
În calitate de furnizor de CNC feroviar dur, m-am angajat să ofer mașini CNC de înaltă calitate care să răspundă nevoilor diverse ale clienților noștri. Dacă aveți în vedere achiziționarea unei mașini CNC și aveți nevoie de mai multe informații sau sfaturi, nu ezitați să ne contactați. Vom fi bucuroși să vă ajutăm să luați decizia corectă pentru afacerea dvs.
Referințe
- „Manual de prelucrare CNC”, Industrial Press Inc.
- „Proiectarea mașinii -unelte: mecanici de tăiere a metalelor, vibrații pentru mașini -unelte și design CNC”, Springer
