În calitate de furnizor de centre de prelucrare a gantriei, am avut privilegiul de a asista la rolul critic pe care le joacă aceste mașini în producția modernă. Precizia geometrică este o piatră de temelie a performanței unui centru de prelucrare a gantriei, influențând direct calitatea pieselor prelucrate. În acest blog, voi aprofunda indicatorii cheie de precizie geometrică care sunt esențiali pentru înțelegerea și evaluarea capacităților acestor instrumente avansate de prelucrare.
Precizia liniară a mișcării
Unul dintre aspectele fundamentale ale preciziei geometrice a unui centru de gantrie este precizia liniară a mișcării sale. Aceasta include precizia de poziționare și repetabilitatea de -a lungul axelor liniare (de obicei axe x, y și z).
Precizia poziționării
Precizia de poziționare se referă la capacitatea mașinii de a trece la o poziție specificată într -o toleranță dată. Este de obicei măsurat ca abatere maximă între poziția comandată și poziția reală a tabelului sau axului mașinii. De exemplu, dacă controlerul comandă tabelul să se deplaseze într -o poziție de 100 mm de -a lungul axei x, poziția reală s -ar putea abate ușor de la această valoare. Un centru de prelucrare a gantriei de înaltă calitate va avea o eroare de poziționare foarte mică, adesea în gama câtorva micrometri. Această precizie este crucială pentru a se asigura că piesele prelucrate sunt corecte dimensional. În industrii precum aerospațial și auto, unde sunt necesare toleranțe strânse, chiar și o mică eroare de poziționare poate duce la piese care nu se potrivesc corect sau nu îndeplinesc specificațiile de performanță.
Repetabilitate
Repetabilitatea este capacitatea mașinii de a reveni în aceeași poziție de mai multe ori cu un grad ridicat de consistență. Este măsurată ca variația maximă în pozițiile reale atunci când mașina este poruncită să se deplaseze în aceeași poziție în mod repetat. O repetabilitate bună este esențială pentru producția în masă, deoarece asigură că fiecare parte dintr -un lot este prelucrată cu aceleași dimensiuni. De exemplu, în producția de componente ale motorului, dacă centrul de prelucrare a gantriei are o repetabilitate slabă, fiecare parte poate avea dimensiuni ușor diferite, ceea ce poate afecta performanța generală și fiabilitatea motorului.
Dreptate
Drepingerea este un alt indicator de precizie geometrică vitală. Se referă la dreptul mișcării liniare de -a lungul fiecărei axe. Există două tipuri principale de dreptate care sunt de obicei măsurate: dreptate verticală și dreptate orizontală.
Dreptime verticală
Dreptimitatea verticală măsoară modul în care se deplasează mașina în direcția verticală (de obicei de -a lungul axei z). Orice abatere de pe o cale verticală perfect dreaptă poate duce la părți care au un conic sau nu sunt perpendiculare pe suprafața de lucru. De exemplu, atunci când prelucrați o suprafață plană pe o piesă de lucru, dacă axa Z are o dreaptă verticală slabă, suprafața prelucrată poate să nu fie cu adevărat plană, ceea ce poate provoca probleme în operațiunile ulterioare de asamblare.
Dreptime orizontală
Drepunerea orizontală este legată de dreptatea mișcării de -a lungul axelor X și Y. O abatere în dreptul orizontal poate duce la părți cu dimensiuni incorecte în plan orizontal. În fabricarea matrițelor de precizie, de exemplu, o dreptate orizontală slabă poate duce la matrițe care nu produc piese cu forma corectă, ceea ce duce la defecte din produsele modelate.
Perpendicularitate
Perpendicularitatea este măsura unghiului dintre două axe ale centrului de prelucrare a gantriei. Este crucial ca axele X, Y și Z să fie perpendiculare între ele într -o toleranță foarte mică. Dacă axele nu sunt perpendiculare, piesele prelucrate vor avea erori unghiulare. De exemplu, în producerea pieselor de lucru dreptunghiulare, dacă axele X și Y nu sunt perpendiculare, colțurile piesei de lucru nu vor fi de 90 de grade, ceea ce poate afecta potrivirea și funcția acesteia. În industriile în care piesele trebuie să fie asamblate precis, cum ar fi fabricarea electronică, erorile de perpendiculare pot duce la piese care nu se aliniază corect, ceea ce duce la produse care funcționează defectuos.
Planeitatea mesei de lucru
Flatitatea mesei de lucru este un indicator important de precizie geometrică. Masa de lucru oferă fundamentul piesei de lucru în timpul prelucrării. Dacă masa de lucru nu este plană, piesa de lucru nu poate fi deținută într -o poziție stabilă și de nivel, ceea ce poate duce la erori de prelucrare. O masă de lucru non -plană poate provoca forțe de tăiere inegale în timpul prelucrării, rezultând în piese cu dimensiuni inconsistente. În plus, poate duce și la uzura prematură a instrumentelor de tăiere. Pentru a asigura o bună planeitate, masa de lucru este de obicei fabricată din materiale de înaltă calitate și suferă procese de prelucrare și măcinare de precizie.
Fusul de alergare - afară
Alergarea axului - Out este abaterea rotației axului dintr -o cale circulară perfectă. Există două tipuri principale de fusuri de alergare - ieșire: radial run - out și axial run - out.
Radial Run - Out
Radial Runial - Out este abaterea rotației fusului în direcția radială. Poate face ca instrumentul de tăiere să se deplaseze pe o cale neregulată în timpul prelucrării, rezultând în piese cu suprafețe dure și dimensiuni incorecte. De exemplu, atunci când găuriți găuri, alergarea radială - poate face ca găurile să fie în afara rotundului sau să aibă un diametru mai mare decât cel specificat.
Alergare axială - afară
Axial Run - Out este abaterea rotației axului în direcția axială. Poate afecta adâncimea de tăiere în timpul prelucrării și poate provoca probleme precum finisaje de suprafață inconsistente și adâncimi inexacte ale găurilor. În producția de angrenaje, de exemplu, alergarea axială poate duce la angrenaje cu profiluri incorecte de dinți, ceea ce poate afecta netezimea mesei de viteză și performanța generală a sistemului de viteze.
Precizie unghiulară
Precizia unghiulară este importantă pentru centrele de prelucrare a gazelor care sunt capabile să efectueze operațiuni de prelucrare unghiulară, cum ar fi freza într -un unghi sau găuri de găurire într -un unghi specific. Se referă la precizia capacității mașinii de a poziționa fusul sau piesa de prelucrat într -un unghi specificat. O precizie unghiulară bună este crucială pentru aplicații precum producerea de viteze de tei și componente structurale în unghi. Orice abatere în precizia unghiulară poate duce la piese care nu se potrivesc corect sau nu îndeplinesc criteriile de performanță necesare.
Influențarea factorilor asupra preciziei geometrice
Câțiva factori pot influența precizia geometrică a unui centru de prelucrare a gantriei. Calitatea componentelor mecanice ale mașinii, cum ar fi șinele de ghidare, șuruburile cu bilă și rulmenții, joacă un rol semnificativ. Componentele de înaltă calitate sunt mai susceptibile să ofere mișcare exactă și stabilă. Sistemul de control al mașinii are, de asemenea, un impact major. Un sistem de control sofisticat poate compensa unele dintre erorile geometrice și poate asigura o mișcare mai exactă. În plus, factorii de mediu, cum ar fi temperatura și umiditatea, pot afecta precizia geometrică. Modificările de temperatură pot face ca componentele mașinii să se extindă sau să se contracte, ceea ce duce la modificări dimensionale și erori în mișcare. Prin urmare, este adesea necesar să se funcționeze centre de prelucrare a gantriei într -un mediu controlat pentru a -și menține precizia geometrică.
Importanța preciziei geometrice în diferite industrii
Importanța preciziei geometrice variază în funcție de diferite industrii. În industria aerospațială, unde siguranța și performanța sunt de cea mai mare importanță, sunt necesare centre de prelucrare a gantriei cu o precizie geometrică extrem de ridicată. Componentele utilizate în aeronave, cum ar fi lamele turbinei și piesele structurale, trebuie să fie prelucrate cu toleranțe foarte strânse pentru a asigura o funcționare și siguranță corespunzătoare. În industria dispozitivelor medicale, precizia este, de asemenea, crucială. Implanturile medicale, de exemplu, trebuie prelucrate cu o precizie ridicată pentru a asigura o potrivire adecvată și o compatibilitate cu corpul uman. În industria electronică de consum, unde miniaturizarea este o tendință, centrele de prelucrare a gantriei sunt utilizate pentru a produce componente mici și precise, iar precizia geometrică este esențială pentru asigurarea funcționalității și fiabilității acestor dispozitive.

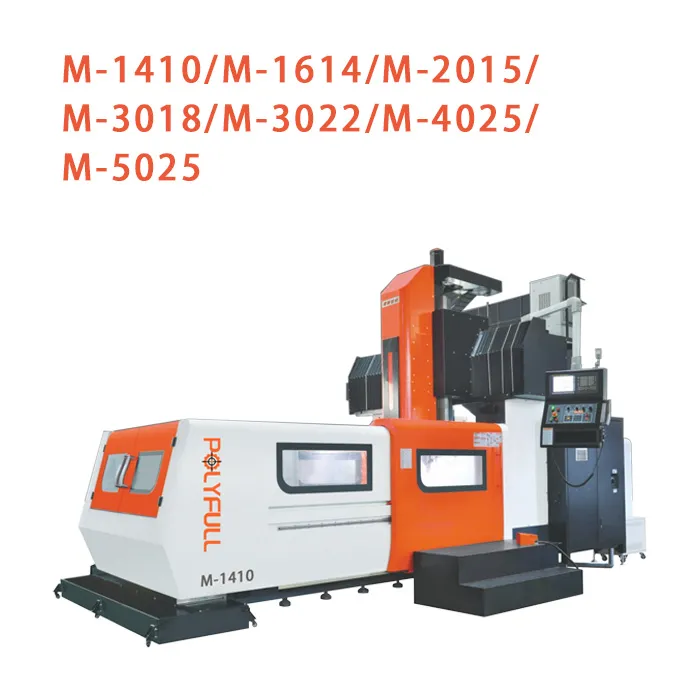

În calitate de furnizor de centre de prelucrare a gantriei, înțelegem importanța acestor indicatori de precizie geometrică. NoastreCentrul de procesare a profilului de gantry,Centrul de prelucrare tip gantry, șiCentru ridicat de prelucrare a ganteriei cu o rigiditate durăsunt proiectate și fabricate cu cele mai înalte standarde de precizie geometrică în minte. Folosim procese avansate de fabricație și materiale de înaltă calitate pentru a ne asigura că mașinile noastre pot îndeplini cerințele solicitante ale diferitelor industrii.
Dacă sunteți pe piață pentru un centru de prelucrare a gantriei și căutați o mașină cu o precizie geometrică excelentă, vă invităm să ne contactați pentru o discuție detaliată. Echipa noastră de experți vă poate oferi mai multe informații despre produsele noastre și vă poate ajuta să selectați centrul de prelucrare a gantriei potrivite pentru nevoile dvs. specifice.
