Hei acolo! În calitate de furnizor de strunguri CNC cu plată, știu cât de important este să menținem aceste mașini în stare de top. Unul dintre aspectele cheie ale menținerii unui strung CNC cu plat plat este verificarea alinierii acestuia. Un strung nealiniat poate duce la o mulțime de probleme, cum ar fi calitatea slabă a pieselor, uzura crescută a sculei și chiar defecțiunile mașinii. Deci, haideți să vedem cum puteți verifica alinierea unui strung CNC cu plată.
De ce contează alinierea
Înainte de a trece la cum, să vorbim rapid despre motivul pentru care alinierea este atât de importantă. Când un strung CNC cu plată este aliniat corespunzător, poate produce piese cu precizie ridicată. Uneltele de tăiere se deplasează de-a lungul căilor prevăzute, iar piesa de prelucrat este ținută ferm pe loc. Rezultă piese care îndeplinesc specificațiile cerute, fie că este vorba de diametru, lungime sau finisare a suprafeței.
Pe de altă parte, dacă strungul este aliniat greșit, uneltele de tăiere ar putea să nu taie cu precizie piesa de prelucrat. Ați putea ajunge cu piese care nu sunt tolerante, ceea ce este un mare nu - nu în producție. În plus, nealinierea poate pune un stres suplimentar asupra componentelor mașinii, ducând la uzură prematură.
Instrumente de care veți avea nevoie
Pentru a verifica alinierea unui strung CNC plat, veți avea nevoie de câteva instrumente. Iată o listă:
- Indicator cu cadran: Acesta este un instrument obligatoriu pentru măsurarea deplasărilor mici. Vă poate ajuta să detectați chiar și cea mai mică nealiniere.
- Straightedge: Un drept de bună calitate este utilizat pentru a verifica dreptatea patului strungului și a altor componente.
- Nivelă cu bulă de aer: Această unealtă este utilizată pentru a se asigura că strungul este la nivel orizontal.
Verificarea alinierii patului
Primul pas în verificarea alinierii unui strung CNC cu plat plat este verificarea alinierii patului. Patul este fundația strungului, iar dacă nu este drept, restul mașinii nu va funcționa corect.
- Curățați patul: Începeți prin a curăța temeinic patul de strung. Îndepărtați orice așchii, murdărie sau resturi care ar putea fi pe suprafață. Acest lucru va asigura măsurători precise.
- Așezați Straightedge: Așezați cu grijă grila pe patul strungului. Asigurați-vă că este paralel cu direcția de mișcare a strungului.
- Utilizați indicatorul cu cadran: Montați cadranul indicator pe o bază magnetică și așezați-l pe glisier în cruce. Deplasați crucea - glisare de-a lungul lungimii patului și notați citirile de pe indicatorul cadran. Dacă citirile variază, înseamnă că patul nu este drept.
Toleranța acceptabilă pentru dreptatea patului poate varia în funcție de tipul de strung și de aplicare. În general, pentru un strung de înaltă precizie, toleranța poate fi în intervalul de câteva miimi de inch.
Verificarea alinierii axului
Axul este o altă componentă critică a strungului CNC cu plată. Ține piesa de prelucrat și o rotește în timpul procesului de tăiere. Axurile nealiniate pot cauza probleme precum finisarea slabă a suprafeței și dimensiunile inexacte ale pieselor.
- Montați indicatorul cu cadran: Montați cadranul indicator pe glisier transversal și poziționați vârful indicatorului pe vârful axului.
- Rotiți axul: Rotiți încet axul cu mâna și observați citirile de pe indicatorul cadran. Citirile ar trebui să fie într-o anumită toleranță. Dacă citirile variază prea mult, înseamnă că axul este nealiniat.
Există diferite tipuri de probleme de aliniere a arborelui, cum ar fi deformarea radială și axială. Abaterea radială se referă la abaterea de rotație a arborelui de la centrul său adevărat într-o direcție radială, în timp ce abaterea axială este abaterea în direcția axială.
Verificarea alinierii stâlpului instrumentului
Stâlpul sculei ține uneltele de tăiere în loc. Dacă nu este aliniat corect, uneltele de tăiere nu vor tăia piesa de prelucrat cu precizie.
- Instalați un instrument de testare: Instalați un instrument de testare în postarea instrumentului. Acesta ar putea fi un simplu burghiu sau o unealtă de strunjire.
- Faceți o tăietură de probă: Faceți o tăietură ușoară de probă pe o bucată de material vechi. Măsurați dimensiunile tăieturii folosind un micrometru sau un șubler. Dacă dimensiunile nu se încadrează în intervalul așteptat, ar putea fi din cauza stâlpului sculei nealiniat.
- Reglați stâlpul instrumentului: Dacă descoperiți că stâlpul sculei este nealiniat, îl puteți regla folosind șuruburile de reglare furnizate pe stâlpul sculei.
Verificarea alinierii contrapunctului
Conturul este utilizat pentru a sprijini celălalt capăt al piesei de prelucrat în timpul procesului de tăiere. Este important să vă asigurați că contrapunctul este aliniat cu axul.
- Montați o bară în ax: Montați o bară lungă și dreaptă în ax. Asigurați-vă că se extinde în afara axului și către contrapunctură.
- Introduceți bara în contrapunctură: Introduceți celălalt capăt al barei în suportul contrapunctului.
- Utilizați indicatorul cu cadran: Montați cadranul indicator pe glisier transversal și poziționați vârful indicatorului pe bară. Deplasați crucea - glisare pe lungimea barei și notați citirile de pe indicatorul cadran. Dacă citirile variază, înseamnă că contrapunta nu este aliniată cu axul.
Tipuri de strunguri CNC cu plată

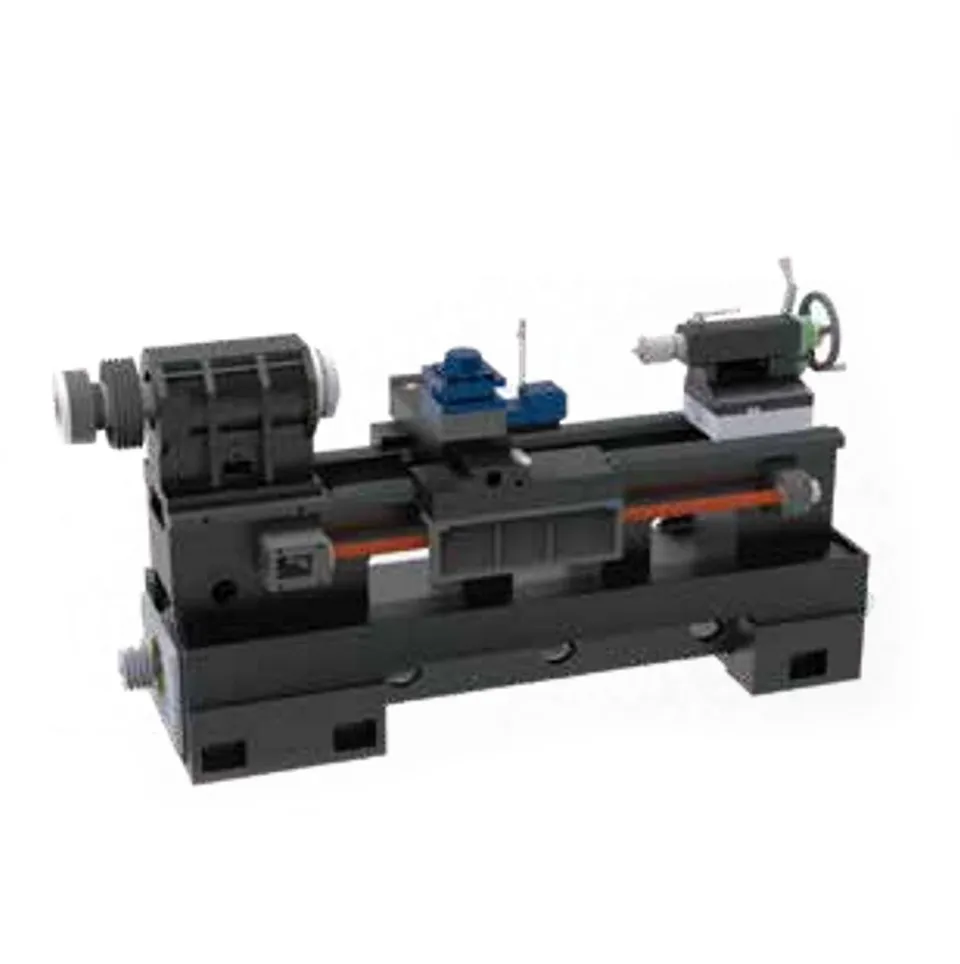

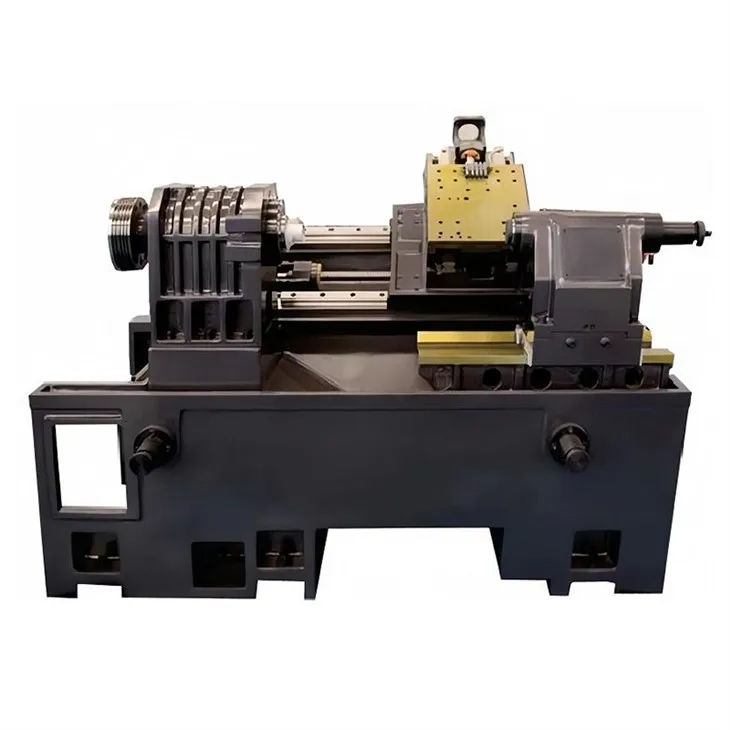

Există diferite tipuri de strunguri CNC cu plată disponibile pe piață. De exemplu, puteți consultaStrung CNC cu suport plat cu șină dură, care oferă rigiditate și stabilitate ridicate. NoastreStrung CNC cu șină durăeste, de asemenea, o opțiune excelentă pentru operațiunile de tăiere grele. Iar dacă sunteți în căutarea unui strung cu o mișcare mai rapidă și o precizie mai mare, nostruStrung CNC cu șină plată liniarăpoate fi alegerea potrivită pentru tine.
Concluzie
Verificarea alinierii unui strung CNC plat este o parte esențială a întreținerii mașinii. Urmând pașii menționați mai sus și folosind instrumentele potrivite, vă puteți asigura că strungul dumneavoastră funcționează la cel mai bun nivel. Verificările regulate ale alinierii vă pot ajuta să evitați reparațiile costisitoare și să îmbunătățiți calitatea pieselor pe care le produceți.
Dacă sunteți în căutarea unui nou strung CNC cu plată sau aveți nevoie de mai multe informații despre verificările de aliniere, nu ezitați să contactați. Suntem aici pentru a vă ajuta să faceți alegerea corectă și să vă mențineți mașinile să funcționeze fără probleme.
Referințe
- „Operarea și programarea strungului CNC” de John Doe
- „Manual de aliniere a mașinilor-unelte” de Jane Smith
